Trenchless también se llama No Dig, que es un tipo de tecnología para tender la tubería de gas o petróleo bajo tierra o reparar las tuberías rotas existentes sin excavar la superficie del suelo. Antes de colocar las tuberías, el contratista debe hacer un trabajo de perforación que siempre se denomina perforación direccional horizontal, ya que este tipo de proyecto a menudo cruza el río, la carretera, la montaña, el área remota horizontalmente bajo tierra de un lado al otro mediante el uso de la plataforma de perforación HDD. Como sabemos, la plataforma HDD necesitará el sistema de mezcla de lodo para hacer los fluidos de perforación durante el proceso de perforación.

Sistema de mezcla de lodo

El sistema de mezcla de lodo ordenado ya ha terminado la fabricación y está esperando la entrega. Un sistema de limpieza de lodo autónomo consiste en reciclaje de lodo y mezcla de lodo. Para este cliente, GN alguna vez proporcionó un sistema de lodo completo que tiene todo el equipo, incluido el sistema de mezcla de lodo instalado en un tanque de lodo. Para distancias de perforación más largas, se necesita un mayor volumen de tanque de lodo para almacenar suficiente lodo de perforación. Al considerar esto, el cliente ordenó un sistema de mezcla de lodo único más grande de GN. GN también se complace en proporcionar esto al cliente, ya que significa que el cliente tiene un contrato más grande. Enhorabuena al cliente.

Según los requisitos del cliente, este sistema de mezcla de lodo sin zanjas está diseñado para 2 tanques de lodo, cada uno con una capacidad de volumen de 60 metros cúbicos. Todos los equipos necesarios para la mezcla de lodo, como agitadores de barro y pistolas de barro, están equipados, así como una unidad de mezcla de lodo de chorro deslizante para agregar productos químicos. Además de los tanques de lodo de forma rectangular, GN ahora también puede proporcionar tanques de lodo cilíndricos que se usan ampliamente en proyectos de plantas de lodo.

Unidad de mezcla de lodo

Desde el comienzo de la fundación, el control de sólidos GN ha suministrado el sistema de mezcla de lodo sin zanjas durante casi diez años. En el avance del desarrollo de GN, también se desarrolló el sistema de lodo para apilamiento y TBM. Hoy en día, GN también puede proporcionar la planta de separación de lodos TBM de gran capacidad de hasta 3600 metros cúbicos.

Recientemente, GN emitió la centrífuga decantadora FHD (Full Hydraulic Drive). Desde la fundación de GN Solids Control, todas las centrífugas decantadoras que GN haya fabricado fueron motores eléctricos, el modelo FHD de hecho detuvo un vacío en esta área y enriqueció la línea de producción de centrífugas decantadoras de GN.

Características de la centrífuga decantadora GN FHD

El modelo FHD continúa el estilo consistente de GN de ​​prestar mucha atención a los materiales utilizados. Para garantizar un mejor rendimiento de equilibrio, GN elige el acero inoxidable dúplex 2205 o incluso mejor 2304 para hacer el tazón de rotación. Mientras tanto, la tecnología de fundición centrífuga asegura la distribución uniforme del material del recipiente, esto es fundamental para el funcionamiento estable de la unidad centrífuga. Tanto para la hélice de tornillo como para el puerto de descarga de sólidos, el carburo de tungsteno está fijado para la protección de estas partes. Un mejor material también es garantía de una larga vida útil. En comparación con el modelo de conducción eléctrica del mismo tamaño, este modelo FHD tiene una velocidad de trabajo normal de 3600 RPM, 400 RPM más, lo que eleva la fuerza G hasta 2610.

Operación mucho más fácil de la centrífuga decantadora FHD

La centrífuga decantadora GN FHD está equipada con el sistema de accionamiento hidráulico de la famosa marca suiza. Dos circuitos de aceite hidráulico están diseñados para impulsar tanto el tazón hidráulico como el scroll. La centrífuga FHD puede funcionar bien especialmente en circunstancias de alta temperatura ambiente para lodo pesado con cuenco flexible y velocidad diferencial.

GN siempre toma en consideración el sistema de seguridad y monitoreo, en la misma condición, para esta centrífuga decantadora FHD, GN tiene 3 métodos de monitoreo que pueden provocar el apagado de la máquina una vez que ocurren condiciones anormales.

Punto de parada del nivel de aceite: una vez que se ha activado el nivel bajo, se activa una alarma de nivel y la unidad completa se apaga instantáneamente.

Punto de alarma de temperatura: una vez que se ha excedido la temperatura de 70 ° C, se activa una alarma de temperatura. La alarma de ALTA TEMPERATURA sonará y la unidad del tazón se apagará.

Alarma de punto manométrico: siempre que se ha excedido el valor manométrico preseleccionable, se activa una alarma de presión.

Todas las señales anteriores están vinculadas a una lógica de monitoreo interno para que cualquier rotura de un cable avisado por una señal de entrada active la función de emergencia apropiada.

En la línea de producción de GN, hay un tipo de unidad de lijado de lodo de diseño compacto que se usa ampliamente en algunos proyectos de separación de sólidos gruesos como el proceso de apilamiento. Este tipo de unidad de lijado de lodo es de poco tamaño y rentable. “Es una opción ideal para mi proyecto, y este es mi segundo pedido a GN, la primera unidad en mi sitio está funcionando muy bien”, dijo el cliente de GN del sudeste asiático.

¿Cómo funciona la unidad de lijado para la separación de sólidos?

La unidad de lijado se usa normalmente para la aplicación donde tiene espacio limitado para colocar el equipo. Es un proceso de separación de 2 pasos. Para hacer que la unidad sea lo más compacta posible pero con un mejor rendimiento de separación, GN colocó un agitador de esquisto de dos pisos en esta unidad para la separación de sólidos primarios. Las pantallas de la cubierta inferior funcionan como separación del primer paso, y luego las pantallas superiores se utilizan para secar la suspensión descargada de la unidad de ciclón. Se utiliza un pequeño tanque de retención debajo del agitador para almacenar temporalmente el lodo, una vez que el lodo llega al puerto de succión de la bomba centrífuga, la lechada se transferirá a la plataforma giratoria para su reutilización.

Características de la unidad de lijado GN

1. Diseño compacto para una huella pequeña, de uso libre en el área de la ciudad con espacio limitado para la máquina de diseño, transporte convenientemente
2. Costo económico con menor ocupación de fondos, alta tasa de retorno de la inversión.
3. El diseño del módulo hace que el operador pueda encontrar un tanque de almacenamiento de lodo fabricado localmente y una unidad de tolva de mezcla separada para combinar un sistema de reciclaje de lodo de perforación con funciones completas.
4. Las partes calificadas de pantallas, hidrociclones y vibrador aseguran una larga vida útil para reducir el costo de mantenimiento.

La unidad de lijado de lodo de GN tiene un modelo estándar con capacidad de 200GPM, 500GPM y 1000GPM. Todos los modelos tienen una hoja de datos especificada y un dibujo original. Esto acelerará enormemente el proceso de fabricación. Para pilotes aburridos de mayor capacidad y plantas de lodo TBM, GN también tiene el modelo estándar para la opción. Cualquier solicitud suscitada, póngase en contacto con GN libremente.



No-dig es un tipo de método de construcción o ingeniería de infraestructura. Cuando la plataforma está funcionando, se necesita lodo de perforación para garantizar el rendimiento de la plataforma. Para hacer que el lodo de perforación sea reutilizable y reducir el costo de perforación, los contratistas siempre instalan un sistema de reciclaje de lodo para recuperarlo.

Con más de diez años de experiencia en el diseño y fabricación del sistema de reciclaje de lodo, GN cuenta con sistemas compactos de lodo especialmente para el proyecto sin zanjas. De acuerdo con los diferentes requisitos de los usuarios y la limitación del área del sitio, GN puede proporcionar a la unidad de reciclaje de lodo una configuración diferente. Por lo general, hay dos tipos, uno es la unidad de lijado y el otro tipo es un sistema de reciclaje de lodo autónomo.

La unidad de lijado es compacta y económica, se combina con la unidad de ciclón y la unidad agitadora, ambas montadas en un pequeño tanque de recolección. Es una unidad de separación de 2 etapas, y su función es eliminar los sólidos gruesos en el lodo de perforación. La unidad de desarenado se usa principalmente en los proyectos de perforación de lodo con ciertos sólidos de mayor tamaño aceptables, como el proyecto de apilamiento.

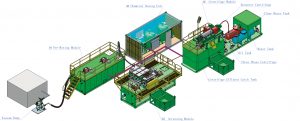

El sistema de reciclaje de lodo autónomo GN podría diseñarse como un sistema de separación de 4 etapas que incluye separación de recortes gruesos, separación de arena, separación de limo y separación de sólidos ultrafinos. En comparación con la unidad de lijado, el sistema de reciclaje de lodo autónomo tendrá un tanque de lodo de mayor tamaño para un gran volumen y espacio suficiente para montar el equipo de separación. El contratista que desee obtener lodo de perforación de alto nivel de limpieza debe llevar la centrífuga decantadora al sistema de reciclaje de lodo para evitar la acumulación de sólidos ultrafinos en el lodo de perforación. Además, el sistema de reciclaje de lodo autónomo tiene el sistema de mezcla de lodo para controlar la propiedad del lodo.

GN tiene un modelo estándar y también proporciona un diseño personalizado del sistema de reciclaje de lodo. Si tiene alguna solicitud, no dude en contactar con GN Solids Control.

GN Solid Control acaba de completar varias centrífugas decantadoras de control de sólidos con bombas de alimentación para la empresa de servicios de campos petroleros de América Latina. Esas centrifugadoras son la centrífuga decantadora premium GNLW363CG con un recipiente de 14 pulgadas. La velocidad de la centrífuga decantadora GN 14 pulgadas es de hasta 3900 RPM, normalmente es de 3200 RPM para el control de sólidos de fluidos de perforación.

GNLW363CG es el modelo de centrífuga más popular para el control de sólidos de fluidos de perforación. Cada año, GN fabrica más de 100 juegos de la centrífuga decantadora de 14 pulgadas para el control de sólidos de los campos petroleros y la gestión de residuos. GN Solids Control recibió muchos pedidos repetidos de nuestros clientes por las siguientes razones:

1) GN Solids Control construye la centrífuga decantadora con el mejor material no solo para el rendimiento sino también para la durabilidad. El tazón de la centrífuga decantadora es de acero inoxidable dúplex hecho de fundición centrífuga. El tornillo dentro del recipiente está hecho de acero inoxidable con baldosas de carburo de tungsteno reparables para su protección.

2) Alta velocidad y buen equilibrio: debido a que utilizamos las máquinas CNC más avanzadas para procesar las piezas para la centrífuga, y también GN es una de las pocas empresas que tiene tecnología de equilibrio de 3 etapas, que incluye equilibrio dinámico de velocidad media a 1800 RPM y alta velocidad equilibrio dinámico exactamente a la velocidad de operación de la centrífuga. Después del ensamblaje de la centrífuga, GN puede hacer el balance completo de la máquina en fábrica.

3) Rentable, nunca fabricamos la centrífuga con el precio más bajo, pero también mantenemos nuestro precio en un nivel razonable aceptable. Debido a que entendemos que debemos ayudar a las compañías de servicios petroleros a ganar dinero, entonces podemos obtener más pedidos repetidos. Queremos ganar más dinero con el volumen, no solo con un acuerdo. Esta es la forma sostenible de hacer crecer la empresa.

Ahora GN Solids Control tiene stock de centrífuga decantadora en EE. UU., Rusia y China. Podemos enviar nuestros equipos de control de sólidos de stock rápidamente para cumplir con sus requisitos urgentes.

GN terminó el pedido de la unidad shale shaker para un cliente indio y organizará el envío pronto. Siendo un fabricante especializado en proporcionar el equipo de control de sólidos de fluidos de perforación, GN tiene una rica experiencia en el diseño y fabricación de todo tipo de equipos de reciclaje de fluidos, incluida la unidad de agitador de lutitas.

Shale Shaker es el equipo de eliminación de esquejes de primera etapa en el sistema de reciclaje de lodo para la separación de sólidos gruesos. Por lo tanto, el rendimiento del shale shaker afectará en cierta medida el rendimiento del equipo posterior. De acuerdo con la capacidad de tratamiento requerida del sistema de control de sólidos, la cantidad de la unidad de agitación equipada varía.

En el sistema de lodo, los agitadores de esquisto siempre se instalan en el tanque de lodo para que los fluidos de perforación separados se puedan recoger y transferir al siguiente equipo. La unidad de agitador fabricada en este orden es un diseño de agitador de esquisto triple que coloca 3 agitadores de esquisto en un mismo patín. Los 3 agitadores de esquisto se pueden levantar para colocarlos juntos en la parte superior del tanque de lodo, lo que aumenta en gran medida la eficiencia de instalación y desmontaje. Mientras tanto, GN también equipó el distribuidor de lodo para el agitador de esquisto triple. El distribuidor de lodo recogerá el lodo de perforación de la plataforma para reducir en primer lugar la presión de la impactación de lodo y distribuirlo uniformemente a cada uno de los agitadores.

Con el fin de ajustar el caudal a cada agitador, GN diseña la placa de compuerta en la entrada de la caja de amortiguación del agitador, por lo que el ingeniero de lodo puede ajustar el caudal a cada uno de los agitadores. El agitador de lutitas GN tiene una estructura simple para una operación fácil y un tratamiento de calentamiento completo de la cubierta agitadora para una alta fuerza vibratoria. La pantalla del agitador de marco compuesto producido independientemente se fija en la unidad del agitador para un mejor rendimiento de separación y un bajo costo en el consumo de la pantalla.



El ingeniero de GN regresó del sitio del cliente en Singapur y compartió las fotos que muestran que el sistema de centrifugadora de desagüe de GN estaba funcionando allí desde principios de este año. El cliente está satisfecho con el rendimiento del sistema.

El sistema de centrifugación de deshidratación de GN se puede utilizar para separar los sólidos ultrafinos del lodo de perforación, las aguas residuales, etc. En el proyecto de túnel, la unidad de desagüe se utiliza para eliminar los sólidos de gran contenido del lodo de perforación para hacer que el agua sea reciclable, ya que la mayoría del sitio de túnel en la ciudad tiene un área limitada para colocar el contenedor de recolección de lodo residual. Un sistema de desagüe de alta eficiencia puede ahorrar mucho el costo del consumo de agua y aumentar la velocidad de perforación.

El sistema de centrifugadora de deshidratación de GN consiste principalmente en la centrífuga decantadora y la unidad de floculación química. Para considerar la seguridad y comodidad de la operación, GN diseñó colocar la centrífuga decantadora y el sistema de floculación dentro del contenedor. La centrífuga está dentro del contenedor superior. El lodo usado se transferirá a él a través de una bomba de tornillo. Mientras tanto, la suspensión de floculación también se agregará a la centrífuga. Las finas partículas sólidas en el lodo se recogerán y eliminarán. El agua limpia se descargará y entrará en un recipiente de almacenamiento por gravedad esperando su reutilización. El sistema de floculación instalado en el contenedor de la planta baja tiene una función automática de mezcla química que es conveniente para los operadores en el sitio.

Antes de alimentar el lodo en la centrífuga, normalmente se necesitará una unidad de lijado para eliminar los sólidos gruesos en el lodo para proteger la unidad de centrífuga decantadora. Este sistema de desagüe que funciona en Singapur tiene una función de lubricación automática en la unidad centrífuga que protegerá el rodamiento de la centrífuga para un trabajo prolongado y menos apagado por mantenimiento. El transportador de tornillo instalado en el contenedor tiene una corredera deslizante. Por lo tanto, el transportador puede deslizarse fuera del contenedor para descargar el lodo y deslizarse nuevamente dentro del contenedor para facilitar su transporte.









Después de un día entero de empaque y marcado de etiquetas, GN acaba de enviar un lote de agitadores de lutitas y centrífugas decantadoras para equipar las plataformas de perforación de pozos petroleros en Rusia. El agitador de lutitas y la centrífuga decantadora son dos de los equipos clave en el sistema de reciclaje de lodo de perforación. El agitador de esquisto separa los cortes usando el tamaño de abertura de la pantalla de malla de alambre para bloquear los cortes gruesos, mientras que la centrífuga decantadora separa los sólidos ultrafinos usando la fuerza centrífuga.

El agitador de lutita GN podría usarse en el sistema de control de sólidos de lodo de perforación como la unidad agitadora primaria y también como el agitador de secado de alta fuerza G en el sistema de gestión de desechos.

Las características a continuación hacen que GN Shale Shaker tenga un rendimiento confiable al usar

1. La plataforma vibratoria Shaker es un tratamiento térmico completo para una mayor fuerza G de vibración
2. Shaker se instala con la pantalla de marco de composición compuesta GN de ​​producción propia con mayor tiempo de trabajo.
3. El método patentado de instalación de sellado de caucho hace que el reemplazo de la tira de caucho sea mucho más fácil y mejor rendimiento de sellado.

La centrífuga decantadora GN podría usarse en el sistema de control de sólidos de lodo de perforación para la separación de sólidos finos como la recuperación de barita en suspensión y la eliminación de recortes inútiles. En el sistema de gestión de recortes de desechos, la centrífuga decantadora de alta velocidad podría usarse para tratar la efluencia descargada del secador de recortes. Además de la industria del petróleo, la centrífuga decantadora también se usa ampliamente en la industria minera y de protección del medio ambiente.

La centrífuga decantadora enviada a Rusia en este orden es el popular modelo de 14 pulgadas con una velocidad máxima diseñada de hasta 3900 RPM. Se puede controlar como velocidad fija o frecuencia variable.

Las siguientes características hacen que la centrífuga decantadora GN tenga un rendimiento excelente.

1. El material del tazón es de acero inoxidable dúplex 2305 con buena maquinabilidad.
2. La tecnología de fundición centrífuga hace que la distribución del material del tazón sea uniforme para un buen equilibrio dinámico.
3. Protección de azulejos o casquillos de material de tungsteno en la parte abrasiva para un mayor tiempo de trabajo y menos mantenimiento.
4. El panel de control del PLC está disponible y los sensores se pueden colocar en la unidad centrífuga para controlar el estado de la máquina.

Esta semana, en el taller GN, un conjunto de sistema de circulación de lodo de una plataforma de perforación se encuentra ahora bajo el ensamblaje de prueba de fábrica, luego de eso el sistema se enviará a un cliente doméstico que viene de la provincia de Hebei. GN tiene más de 10 años de experiencia en el diseño y fabricación del sistema de circulación de lodo de acuerdo con las configuraciones estándar de GN y las especificaciones personalizadas.

Este sistema de circulación de lodo es un sistema de separación de etapa completa que incluye todos los procedimientos de control de sólidos. El equipo principal se detalla a continuación.

Shale shaker GNZS703F, 2 unidades: se utilizan dos unidades de shale shaker para la separación de esquejes gruesos. Entre 2 agitadores, hay una tubería de distribución de lodo desde la cual el lodo de perforación se puede distribuir en 2 agitadores de manera uniforme. GN Shaker tiene una estructura simple y tecnología de sellado de pantalla patentada para garantizar un rendimiento estable.

El desander GNZJ752-2S y el desilizador GNZJ752F-12N son un diseño de mini limpiador con una pequeña huella debajo del agitador de secado. Con este mini agitador, el lodo descargado de la unidad de ciclón se secará una vez más para recuperar más fluidos de perforación y reducir la descarga de desechos. Todos los agitadores GN se instalan con la pantalla de marco compuesto con una larga vida útil y mejores características antioxidantes.

La centrífuga decantadora GNLW452, 1 unidad se utiliza para la recuperación de barita y la separación de recortes finos. Todos los decantadores GN adoptan la protección de la placa de carburo de tungsteno en la cuchilla del tornillo y el manguito en el puerto de descarga de sólidos para garantizar un funcionamiento prolongado a bajo costo.

Todos los equipos de circulación de lodo se instalan en tanques de lodo de 3 juegos, incluido el reciclaje y la mezcla de lodo. En este sistema de lodo están equipadas 3 unidades de bombas de arena, 2 de ellas son para la alimentación de lodo a la unidad de ciclón y otra unidad conectada con la tolva de lodo para la mezcla de lodo.



El equipo de tratamiento de recortes de desechos de perforación es el equipo clave en el sistema de reciclaje de lodo de circuito cerrado. Al aplicar el equipo de tratamiento de esquejes, se recuperarían más fluidos de perforación para ahorrar el costo de perforación en el consumo de agua o aceite base; y se descargarían menos desechos de perforación para proteger el medio ambiente.

Esta semana, GN terminó la fabricación de una centrífuga decantadora por lotes y secadores de recortes verticales que se enviarían al cliente de África que ordenó a GN muchas centrifugadoras y secadores de corte. Durante muchos años en desarrollo, el equipo de GN está bien aprobado y aceptado por más y más usuarios internacionales de alta gama.

En este orden, todas las centrifugadoras decantadoras y secadores de esquejes se montan en la plataforma telescópica, lo que permitirá subir y bajar la posición del equipo según las condiciones de trabajo en el sitio. Con una posición alta, los recortes tratados y el líquido de efluencia se descargarán y fluirán fácilmente al contenedor de almacenamiento.

El rendimiento del secador de esquejes verticales de GN ha sido aprobado para que el OOC de los sólidos descargados sea inferior al 5%. La pantalla dentro de la unidad de secado tiene excelentes características para bloquear las partículas de corte de sólidos y liberar el líquido. Traerá una alta eficiencia de separación para esquejes y el OBM. La unidad de secado de esquejes se usa para tratar los esquejes descargados del equipo de control de sólidos primarios, todos los esquejes se recolectarían y transferirían al secador de esquejes. Actualmente, GN ha desarrollado una bomba de vacío ideal que puede transferir el lodo con un contenido sólido de hasta el 80%. La bomba es el dispositivo adecuado para transferir los recortes de perforación.

En el diagrama técnico, la centrífuga decantadora se encuentra después de la unidad de secado de recortes para pulir el líquido descargado del secador. La centrífuga decantadora eliminaría los sólidos finos en los fluidos de perforación, por lo que se recuperarían más fluidos de perforación para su reutilización. GN ha actualizado el material de la cubeta centrífuga a SS2304 para la distribución del material de la masa y el equilibrio dinámico. Las centrifugadoras ordenadas incluyen tanto el modelo de velocidad fija como el modelo VFD para diferentes propósitos del cliente.

El panel de control VFD está equipado con un dispositivo de CA para aplicaciones de alta temperatura ambiente. Esto asegura el funcionamiento continuo sin apagado causado por el aumento de la temperatura de los componentes eléctricos.

GN hoy en día es capaz de proporcionar la solución completa en el tratamiento de residuos de residuos. Si tiene alguna solicitud, no dude en contactar con GN.
